一张晶圆的“元素扫描”

前言：

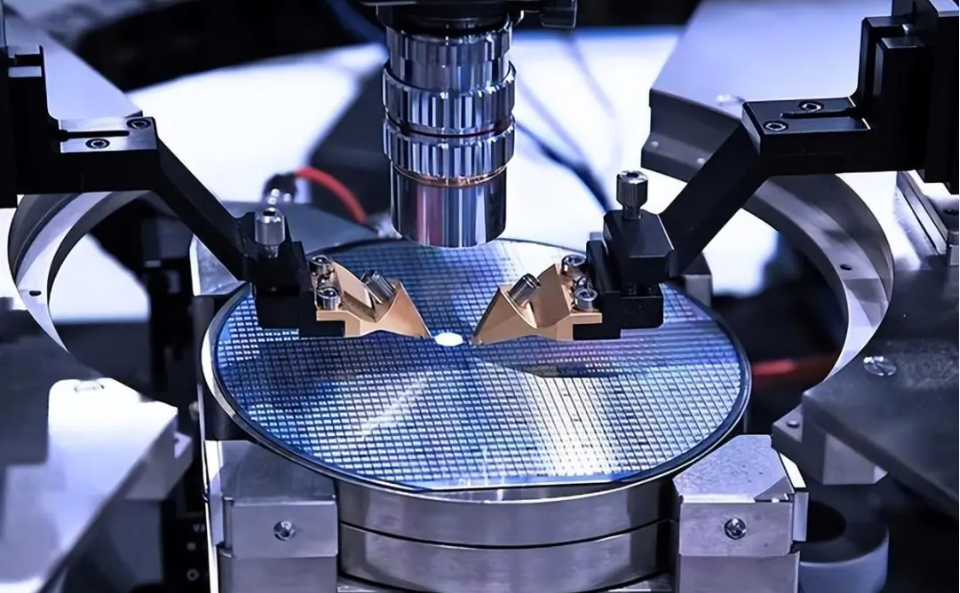

在半导体材料分析实验室里，一块晶圆正被送入飞秒激光剥蚀系统。激光以极快的速度在表面逐点扫描，在数十毫米的区域内采集了十万个以上的像素点信号，最终通过ICP-MS绘制出多种痕量元素的二维分布图。



这不是科幻场景，而是飞秒激光剥蚀-电感耦合等离子体质谱（fsLA-ICP-MS）技术在半导体领域的典型应用。与传统方法不同，这项技术无需将晶圆溶解、无需复杂前处理，直接以"固体进样"的方式完成高灵敏度元素成像。



半导体材料元素成像到底要看些什么？

把技术收束到应用场景，半导体领域对元素成像的需求其实非常具体，主要集中在三个层面：



掺杂均匀性验证：

外延片或离子注入后的掺杂元素分布是否均匀？是否存在径向梯度或周向条纹？工艺调参需要快速反馈，而反馈的依据正是一张覆盖晶圆尺度的元素分布图。



金属污染溯源：

Fe、Cu等过渡金属是半导体器件的致命杀手。当表面检测告诉你“有Cu污染”之后，下一步必然是“Cu在哪里”。是呈点状分布（设备颗粒掉落）、线状分布（传送带摩擦）还是面状分布（药液残留）？这些空间形貌直接指向不同的工艺环节。



缺陷关联分析：

晶圆表面出现雾缺陷、滑移线或异常色块时，元素成像可以回答"缺陷处和正常区的成分差异"。这要求成像技术在缺陷边缘的陡峭过渡区也能保持信号真实，不能因分析过程本身而"抹平"边界。



这三个场景看似不同，但都对成像技术提出了共同要求：保真、高效、扫描覆盖足够大



现行方法看“分布”的困境

然而，半导体行业现行的元素分析手段，在满足上述要求时各有明显短板：



SIMS（二次离子质谱）：

确实能做成像，空间分辨率甚至可达亚微米级。但它的成像效率极低——离子束逐点溅射，完成一张晶圆级视场的元素图需要极长时间；更关键的是，强烈的基体效应意味着不同元素的溅射产额差异巨大，同一张样品上不同元素的成像强度难以直接比较，定量分布的保真度存疑。

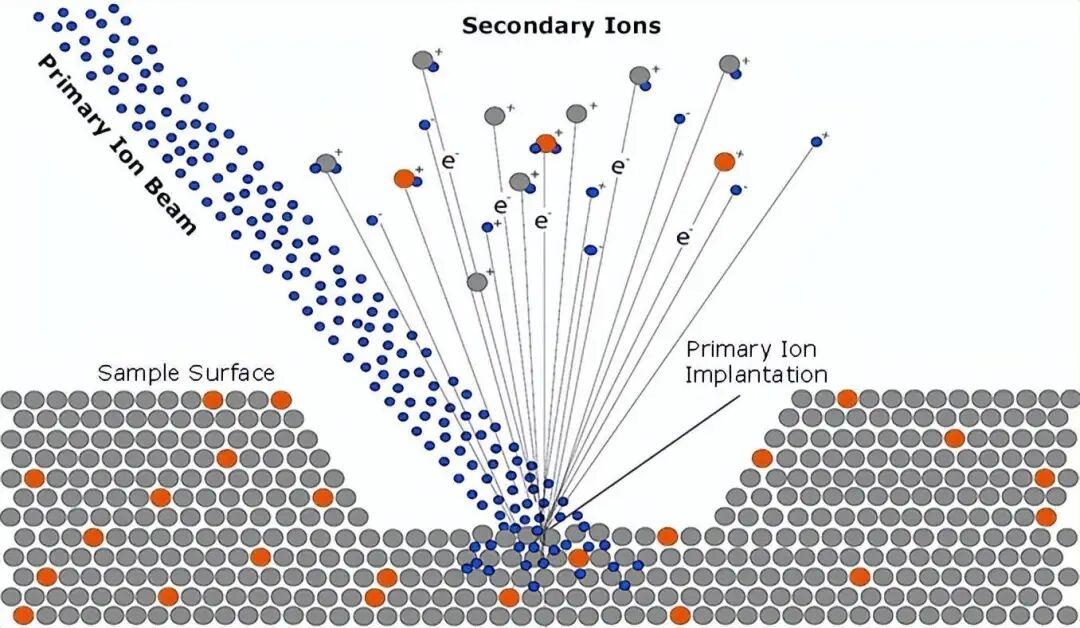

SIMS溅射



TXRF/VPD-TXRF：

在半导体杂质检测中应用广泛，但它本质上是“表面平均”技术。X射线光斑通常在毫米量级，给出的是整个照射区域内的平均含量，完全丢失空间分布信息。对于定位“哪一道工序引入了污染”这类问题，它只能回答“有”，无法回答“在哪里”。



溶液ICP-MS：

灵敏度极高，但需要将晶圆消解为溶液。一旦溶解，所有空间信息永久丢失，只剩下“整块样品平均含有多少”这一数字。



核心矛盾由此显现：现有手段要么看不到，要么看不准，要么看得太慢。



点阵飞秒：让成像更真实、高效

点阵飞秒技术的核心优势，恰恰集中在成像保真度和成像通量两个维度，针对性回应上述痛点。



1.“冷剥蚀”保住原位信息

飞秒脉冲（10^-15秒）的持续时间极短，能量在晶格来不及热传导的瞬间直接注入，将材料汽化为纳米级颗粒。这种“冷加工”特性意味着：

·元素不跑位：没有热扩散导致的迁移，样品表面原本在哪里含Zn，成像图上Zn信号就在哪里，不会因为受热挥发而在图上“消失”或“位移”。

·各元素一视同仁：不同元素的挥发性差异在飞秒剥蚀中被极大抑制，多种元素可以在同一套参数下同时获得保真度相当的分布图，便于横向对比。

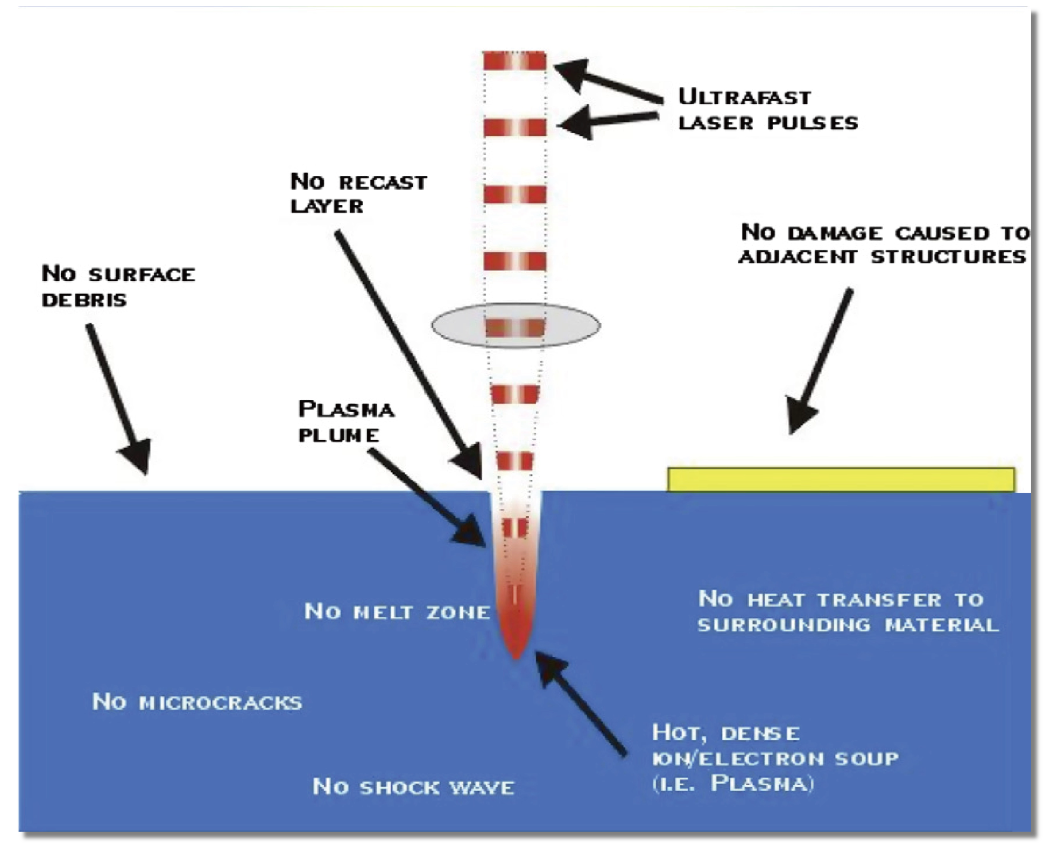

飞秒激光剥蚀



2.点阵扫描兼顾“看得快”、“看得清”

点阵飞秒系统采用二维振镜扫描，在晶圆尺度上快速布置大量剥蚀点。这种设计带来的直接好处是：

·看得清：点阵组合式光斑可以实现μm-mm级别的连续可调（最小1μm），既能以较小光斑分辨细微缺陷，也能以较大光斑提升整体扫描效率；同时十万个以上的剥蚀点高密度拼接，确保毫米级甚至更小的分布异常也无处遁形。

·看得快：摒弃了传统单点逐行扫描的低速模式，通过高速振镜在整面快速跳点，大幅缩短晶圆级成像时间，实现真正意义上的高通量面扫描。



在半导体实际场景中，质检往往不需要亚微米级的极限分辨率，而是需要在晶圆尺度上快速判断“均匀还是异常”。点阵飞秒的扫描参数恰好卡在这个实用的sweet spot上——足够大、足够快，也足够细。



3. 双光路、双镜头

同一台设备既能做产线级快速筛查，也能做研发级微区溯源，无需在“效率”和“精度”之间做取舍。当某张分布图上出现异常热点时，无需换机，一键切到精细成像模式即可对该微区进行高分辨剖析，实现“先看全貌，再盯细节”的无缝工作流。



4. LIBS：补齐元素分析“盲区”

fsLA-ICP-MS虽然灵敏度高，但质谱对H、O、N等轻元素的检测存在天然局限。点阵飞秒系统集成的LIBS（激光诱导击穿光谱）模块，利用光学发射谱直接采集等离子体特征谱线，无需经过ICP-MS的质谱环节，因此能够轻松覆盖这些轻元素。

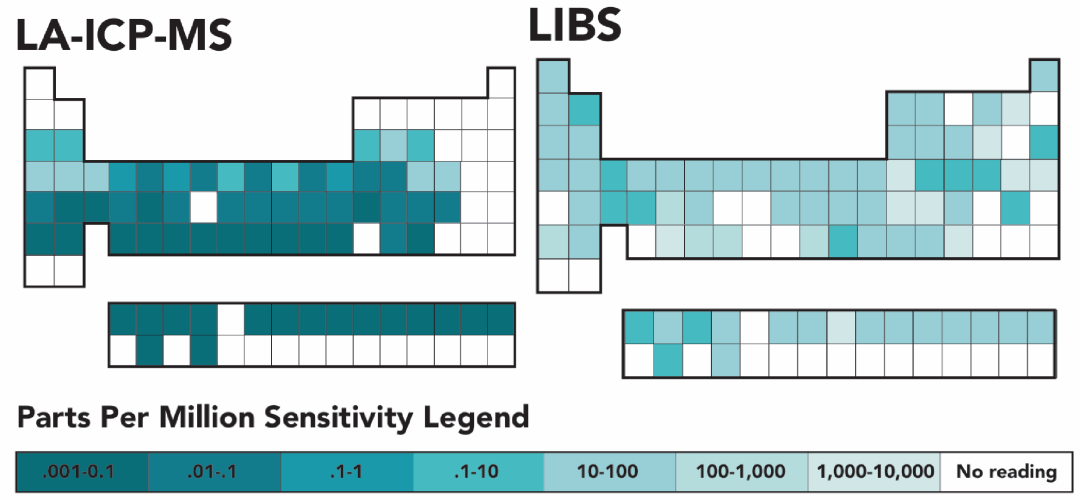

fsLA-ICP-MS和LIBS元素覆盖对比



对于半导体材料中氧分布、氢污染等关键指标的成像分析，LIBS提供了LA-ICP-MS无法实现的补充视角。H、O等元素的空间分布不再是一片空白，轻重元素全覆盖的完整成像方案由此形成。



5. 纳米颗粒稳定传输

飞秒剥蚀产生的颗粒集中在10–200nm范围，远小于纳秒剥蚀的微米级大颗粒。小颗粒在载气中传输效率高、稳定性好，到达ICP-MS时信号更平稳。



反映在成像上，就是底噪更低、边界更清晰。当两张相邻区域的元素含量实际相同时，飞秒成像的信号值也更接近；当存在真实边界时，信号跳变更陡峭。这种信噪特性对于识别“渐变型污染”“还是突变型污染”至关重要。

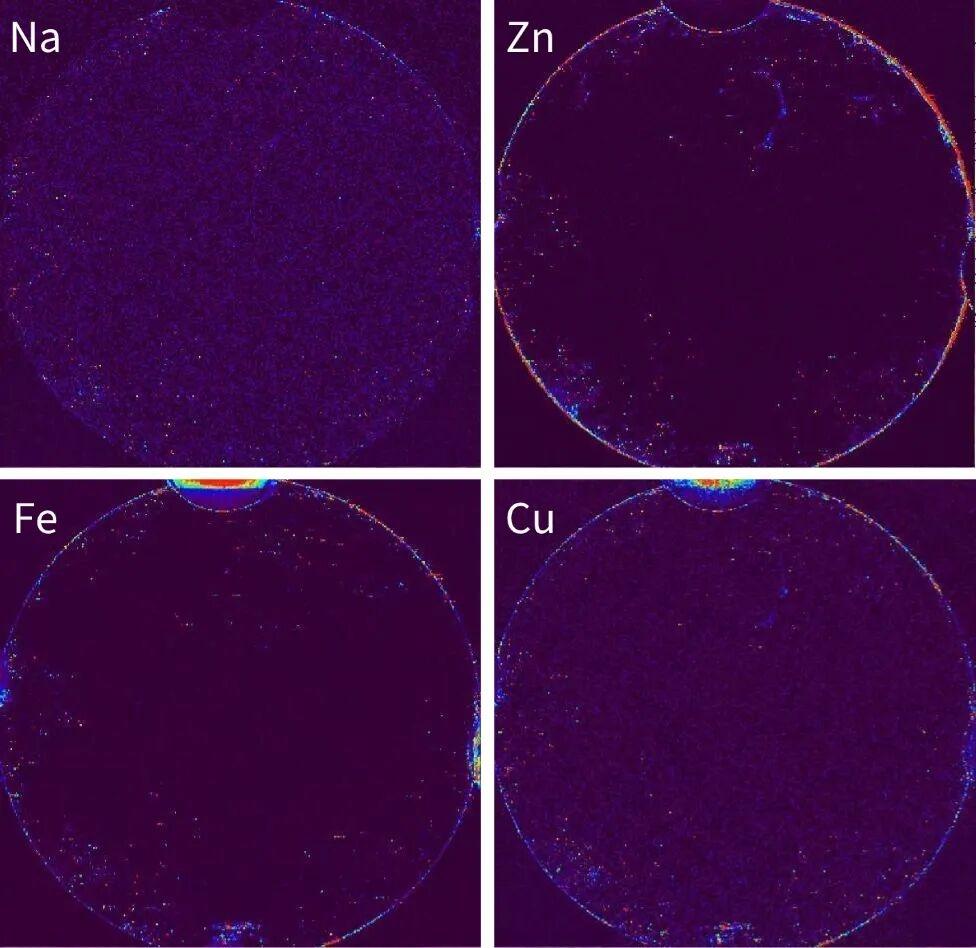

使用fsLA-ICP-MS进行晶圆面扫成像



半导体行业对分析技术的要求可以概括为：更快、更准、更省事、更直观。飞秒激光剥蚀技术通过物理机制的革新——用超短脉冲“冻结”热效应——同时满足了这些看似矛盾的需求。



fsLA-ICP-MS正在重新定义半导体材料分析的边界，它不是要取代SIMS或TXRF，而是在高通量筛查、原位成像、快速工艺反馈等场景下，提供了更优解。
